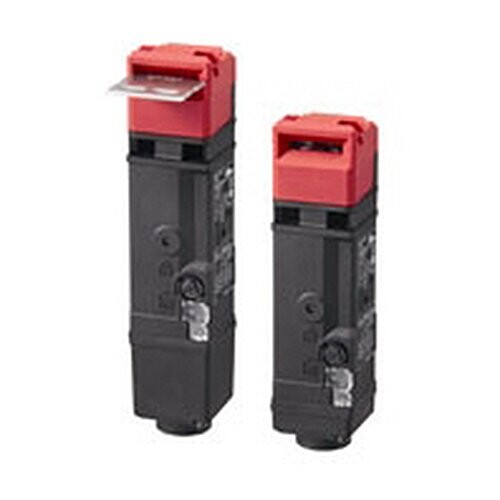

オムロン(OMRON) 小っちゃい電磁鍵を掛ける・セーフティドアスイッチ 5接触点(2NC/1NO+1NC/1NO) 原則として形リリースキーの板 DC24V 書きあらわす灯橙 コネクタタイプ(D4SL-N4EFA-DN)

オムロン(OMRON) 小形電磁ロック・セーフティドアスイッチ 5接点(2NC/1NO+1NC/1NO) 一般形リリースキー DC24V 表示灯橙 コネクタタイプ(D4SL-N4EFA-DN)



一般形リリースキー

DC24V

表示灯橙

コネクタタイプ

6接点電磁ロック
■セーフティドアスイッチで世界最小クラス
小形と使いやすさを両立し幅広い装置の安全性を実現
ソレノイド電流0.2A*
* 6接点タイプは0.26A
電磁ロック用ソレノイド電流は、4接点、5接点タイプでは0.2A、6接点タイプでも0.26Aを実現。
リレーを使用せずコントローラと直結でき、コスト、スペースを軽減できます。
D4SL-N 特長 3
狭いスペースに取り付けやすい小形でスリムサイズ
当社従来品と比べ体積比で端子台タイプ:約28%、コネクタタイプ:約38%のコンパクトサイズを実現。使いやすさを大幅に向上しました。□40mmのアルミフレームに、はみだすことなく設置可能です。
アルミ□40フレームに取り付けが可能
D4SL-N 特長 5
注.形D4GLは2015年3月生産終了商品です。
設置工数、配線工数を大幅に削減
ヘッドの方向転換作業が簡単
従来は横向き取り付けなどでヘッド方向の転換には、ヘッドを一旦外し、再セットする必要がありましたが、形D4SL-Nは、ヘッドスペーサを指で引き廻すだけで方向転換ができるので、作業時間を大幅に削減します。
D4SL-N 特長 7
選べる2タイプの配線方式で設置もメンテナンスも簡単
形D4SL-Nは、コネクタ方式と独自の端子台方式の2タイプを品揃え。2タイプとも本体と配線をワンタッチで着脱できるため、設置時の作業性はもちろん、メンテナンスの作業効率を大幅に高めます。
D4SL-N 特長 8
D4SL-N 特長 9
安心できる、操作キー挿入性と堅牢性
ロック強度は安心の1300N
小形
■スリムにもかかわらずロック強度は、1300Nを実現。当社従来品(D4GL)に比べ30%の強化で、開閉強度が求められるアプリケーションにも安心です。
D4SL-N 特長 11
安心できる高い操作キー挿入性
広い挿入口と広い誘い口
形D4SL-Nは、広い挿入口と広い誘い口でガタツキを吸収します。
D4SL-N 特長 13
3点取り付けでしっかり固定 (横向き取り付け時)
挿入口の上下をネジで固定できるのでスイッチ本体の位置ずれを抑えます。
D4SL-N 特長 14
強度、耐久性に優れた金属仕様
金属ヘッドをオプション設定 (5接点仕様/6接点仕様)
金属ヘッド(オプション)により、挿入時のガタツキなどによる摩耗や破損トラブルを削減します。
D4SL-N 特長 16
金属リリースキーを標準設定( 一般タイプのみ)
十字仕様のリリースキーは、工具での操作部を金属にすることでメンテナンス時などの繰り返し操作に対する耐久性を向上しています。
D4SL-N 特長 17
商品コード20081022357商品名オムロン(OMRON) 小形電磁ロック・セーフティドアスイッチ 5接点(2NC/1NO+1NC/1NO) 一般形リリースキー DC24V 表示灯橙 コネクタタイプ(D4SL-N4EFA-DN)型番D4SL-N4EFA-DN※他モールでも併売しているため、タイミングによって在庫切れの可能性がございます。その際は、別途ご連絡させていただきます。
ブランド名:Omron
メーカー型番:D4SL-N4EFA-DN
